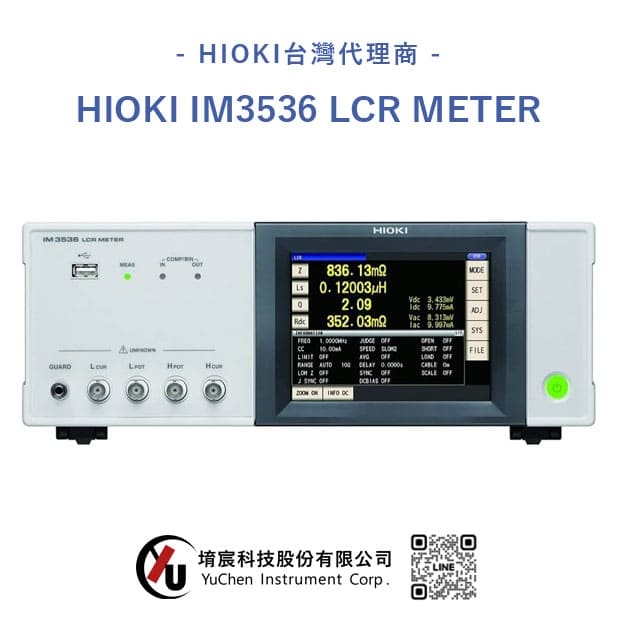

HIOKI IM3536 LCR meter
頻率範圍從 4 Hz ~ 8 MHz 的 IM3536 LCR meter，可大範圍測試條件設定，適用於開發研究與實際使用的 LCR Meter
「電解電容器」的電容測量方法
電解電容的容量規定測量條件依據 JIS 規格設定。然而，由於電解電容的靜電容量值會隨測量頻率的不同而有很大變化，因此需在實際使用電路條件下的頻率確認容量值。LCR Meter IM3536 可設定測量頻率範圍從 DC（直流電）至 4 Hz～8 MHz，非常適合在實際使用條件下進行評估。
「陶瓷電容器」的電容測量方法
積層陶瓷電容有隨測量電壓變化的高誘電率型和不變化的溫度補償型。規定容量時的測量條件，無論是溫度補償型還是高誘電率型，均依據 JIS 規格設定。LCR Meter IM3536 可設定測量頻率範圍從DC（直流電）至 4 Hz～8 MHz，測量電壓範圍從 10mV 到 5V，非常適合在各種測量條件下進行測試。
使用LCR Meter測量電感或線圈的電感
電感器（線圈）的電感與線圈的寄生電容產生 LC 共振的現象稱為自我共振。此外，發生自我共振的頻率稱為自我共振頻率。在評估線圈時，應在遠低於自我共振頻率的頻率下測量電感（L）和品質因數（Q）。IM3536 可設定測量頻率範圍從 DC（直流電）至 4 Hz～8 MHz，非常適合在不同頻率下進行測量評估。
「陶瓷電容器」的電容測量方法
積層陶瓷電容有隨測量電壓變化的高誘電率型和不變化的溫度補償型。規定容量時的測量條件，無論是溫度補償型還是高誘電率型，均依據 JIS 規格設定。LCR Meter IM3536 可設定測量頻率範圍從DC（直流電）至 4 Hz～8 MHz，測量電壓範圍從 10mV 到 5V，非常適合在各種測量條件下進行測試。
使用LCR Meter測量電感或線圈的電感
電感器（線圈）的電感與線圈的寄生電容產生 LC 共振的現象稱為自我共振。此外，發生自我共振的頻率稱為自我共振頻率。在評估線圈時，應在遠低於自我共振頻率的頻率下測量電感（L）和品質因數（Q）。IM3536 可設定測量頻率範圍從 DC（直流電）至 4 Hz～8 MHz，非常適合在不同頻率下進行測量評估。
使用LCR Meter測量電感器的頻率特性
IM3536可設定測量頻率範圍從 DC（直流電）至 4 Hz～8 MHz，非常適合在不同頻率下進行測量評估。將隨附的 LCR 樣本應用軟體（CD-R）安裝到電腦上，通過 USB、GP-IB 和 RS-232C 介面連接，可以變更指定點數的頻率並自動測量，並將測量數據保存到Microsoft Excel和文本文件中。
大範圍測試條件設定，適用於開發研究與實際使用的LCR Meter
IM3536 表能在廣泛的頻率範圍內使用，非常適合用於壓電零件或線圈的共振頻率評估。使用應用軟體※，可以輕鬆進行頻率、電壓和電流的掃描測量。頻率調整範圍為DC（直流電）至 4 Hz～8 MHz，電壓調整範圍為 10 mV～5 V（V模式/CV模式），電流調整範圍為10 μA～100 mA（CC模式）。
※在電腦上設置掃描的頻率（或電壓、電流），並將測量數據保存為CSV或Excel文件。應用軟體可以從標準隨附的CD-ROM安裝，也可以從官方網站下載使用。
LCR Meter + 直流電阻計
將兩種儀器二合一，不但節省空間也有助於測量系統的建構
連續測量功能：例如，想要在 1 kHz下檢測電源電感的 L-Q 值，同時也需要檢測直流電阻（Rdc）。在這種情況下，可以使用一台設備在不同條件下進行高速連續測量。
IM3536 LCR meter產品規格
基本參數
| 測量模式 | LCR（單一條件下測量），連續測量（保存條件下連續測量） |
|---|---|
|
測量參數 |
Z, Y, θ, X, G, B, Q, Rdc（直流電阻），Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), σ, ε |
| 測量量程 | 100 mΩ~100 MΩ, 10檔量程（所有參數由Z規定） |
| 顯示範圍 | Z: 0.00 m~9.99999 GΩ, Y: 0.000 n~9.99999 GS, θ: ± (0.000°~999.999°), Q: ± (0.00~9999.99), Rdc: ± (0.00 m~9.99999 GΩ), D: ± (0.00000~9.99999), Δ%: ± (0.000 %~999.999 %)等 |
| 基本精度 | Z: 0.05 % rdg. θ: 0.03°（代表值，精度保證範圍：1mΩ~200MΩ） |
| 測量頻率 | 4 Hz~8 MHz (10 mHz~100 Hz步進) |
| 測量信號電平 | [V模式, CV模式]的[通常模式] 4 Hz~1.0000 MHz: 10 mV~5 V (最大50 mA) 1.0001 MHz~8 MHz: 10 mV~1 V (最大10 mA) [V模式, CV模式]的[低Z高精度模式] 4 Hz~1.0000 MHz: 10 mV~1 V (最大100 mA) [CC模式]的[通常模式] 4 Hz~1.0000 MHz: 10 μA~50 mA (最大5 V) 1.0001 MHz~8 MHz: 10 μA~10 mA (最大1 V) [CC模式]的[低Z高精度模式] 4 Hz~1.0000 MHz: 10 μA~100 mA (最大1 V) [直流電阻測量]: 1 V固定 |
| DC偏壓 | 發生範圍：DC電壓0~2.50 V (低Z高精度模式時0 ~1 V) |
| 輸出阻抗 | 通常模式：100 Ω, 低Z高精度模式: 10 Ω |
| 顯示 | 彩色TFT5.7英寸，觸控式螢幕 |
| 功能 | 比較器、BIN測量（2個項目10種分類），觸發功能、開路·短路補償、接觸檢查、面板保存·讀取功能、存儲功能 |
| 介面 | EXT I/O (處理器), /USB/U盤/LAN/GP-IB/RS-232C, BCD輸出 |
| 電源 | AC 100~240 V, 50/60 Hz, 50 VA max |
| 體積及重量 | 330W × 119H × 230D mm, 4.2 kg |
| 附件 | 電源線×1,使用說明書×1,CD-R（通訊說明書，LCR應用光碟）×1 |
