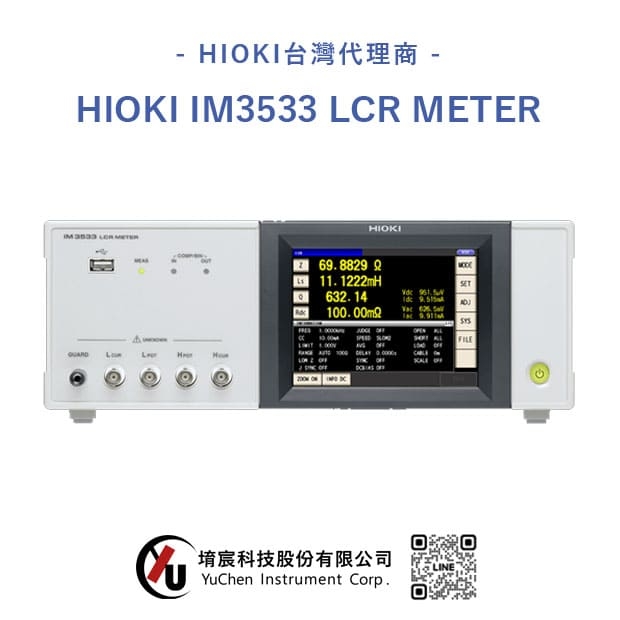

HIOKI IM3533 LCR meter
頻率範圍從 40Hz ~ 200 KHz 的 IM3533 LCR meter，可在不同的電容器測量條件下進行連續測量，應用覆蓋線圈&變壓器生產到研發等諸多領域
LCR Meter IM3533 測量方法：使用不同的條件進行連續測量
Hioki IM3533 LCR Meter 可以在不同的電容器測量條件下進行連續測量，例如以 120 Hz 進行 CD 測量和以 100 kHz 進行 ESR 測量，而無需停止手動更改設置。
LCR Meter IM3533測量方法：匝數比測量
在變壓器和繞組測量中，Hioki IM3533 LCR Meter 可以測量初級側和次級側 L 值，然後計算並顯示匝數比。與常規方法一樣，此功能消除了手動計算此值的需要。
LCR Meter IM3533測量方法：互感測量
在變壓器測量中，Hioki IM3533 LCR meter可以使用同向串聯連接和反向串聯連接進行 L 測量，然後計算並顯示互感。此功能消除了手動計算此值的需要，從而使其比常規方法更加方便和高效。
** 本產品不標配測量探頭和測試夾具。請結合應用單獨選擇和購買合適的測量探頭和測試夾具。所有探頭均帶有一個 1.5 D-2V 的同軸電纜。RS-232C 介面連接：交互連接可使用交叉電纜。您可使用 RS-232C 電纜 9637，不需要硬體控制器。 **
IM3533 LCR meter產品規格
基本參數
| IM3533 | IM3533-01 | |
| 測量模式 | LCR，變壓器測試(N,M,△L)， 連續測試(LCR模式) | LCR，變壓器測試(N,M,△L)， 分析儀(掃描測試)，連續測試(LCR/分析模式) |
|---|---|---|
| 測量參數 | Z, Y, θ, Rs (ESR), Rp, DCR (DC resistance), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, N, M, ΔL, T | |
| 測量量程 | 100mΩ～100MΩ,10個量程(所有參數根據Z定義) | |
| 可顯示量程 | Z,Y,Rs,Rp,Rdc,X,G,B,Ls,Lp,Cs,Cp: ± (0.000000 [單位] ～9.999999G [單位]) 只有 Z和Y顯示真有效值 θ: ± (0.000° to 999.999°), D: ± (0.000000 to 9.999999) Q: ± (0.00 to 99999.99), Δ%: ± (0.0000% to 999.9999%) |
|
| 基本精度 | Z : ±0.05%rdg. θ: ±0.03° | |
| 測量頻率 |
1mHz ～200kHz (1mHz ～10Hz步進) |
|
| 測量信號電平 | [輸出阻抗] V模式，CV模式：5mV～5Vrms,1mVrms CC模式：10μA～50mArms,10μArms [低阻抗高精度模式] V模式，CV模式：5mV～2.5Vrms,1mVrms CC模式：10μA～100mArms,10μArms |
|
| 輸出阻抗 | 正常模式：100Ω,低阻抗高精度模式：25Ω | |
| 顯示 | 5.7英寸觸摸屏，彩色TFT，顯示可設置ON/OFF | |
| 測量時間 | 2ms(1kHz,FAST,顯示OFF，代表值) | |
| 功能 | DC偏壓測量、直流電阻溫度補償 （標準溫度換算顯示）,比較器、BIN測量（分類功能）,面板讀取/保存、存儲功能 |
|
| 介面 | EXT I/O(處理器)，USB通信(高速)，USB存儲 選件：RS-232C,GP-IB,LAN任選一 |
|
| 電源 | 100～240V AC，50/60Hz，最大50VA | |
| 尺寸及重量 | 330mm W×119mm H×168mm D, 3.1kg | |
| 附件 | 電源線×1，使用說明書×1，CD-R(包括PC指令和樣本軟體)×1 | |
