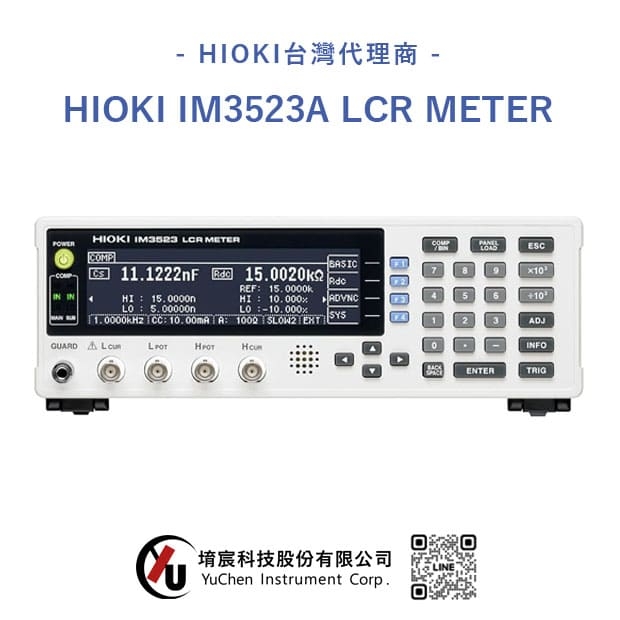

HIOKI IM3523A LCR meter
推薦頻率範圍從 40Hz ~ 200 KHz 的 IM3523 LCR meter，應用於生產線和自動化測試領域的理想選擇
LCR測試儀IM3523A的測量方法:不同條件的連續測量
想要以120Hz、C-D的測量方式測量電容。以100kHz測量ESR。若有以上的需求，能夠使用IM3523A一台同時進行多種不同條件的高速連續測量。
LCR測試儀IM3523A的測量方法:生產線的生產方式變更能更加流暢，面板操作功能
想要追求更好的測量效率，IM3523A能以一台LCR測試儀對應不同的生產品測試。IM3523A的面板保存功能可以保存最多60個測量條件、開路/短路補正與電纜長補正等等的補正值也能保存最多128個。面板保存功能可以導入已儲存的測量條件。除了手動導入，也可以透過外部連接裝置去控制面板號碼的讀取，實現產線自動化。
生產線的檢查提升:接觸檢查功能
4端子測定時檢測出樣品的接觸不良。LPOT~LCUR間與HPOT~HCUR間的接觸電阻測量，超出設定範圍的閾值會表示錯誤。
** 本產品不標配測量探頭和測試夾具。請結合應用單獨選擇和購買合適的測量探頭和測試夾具。所有探頭均帶有一個1.5D-2V的同軸電纜。RS-232C介面連接：交互連接可使用交叉電纜。您可使用RS-232C電纜9637，不需要硬體控制器。 **
IM3523 LCR meter產品規格
基本參數（精度保證期間1年）
| 測量模式 | LCR (單一條件測量), 連續測量 (以保存的條件測量) |
|---|---|
| 測量參數 | Z, Y, θ, X, G, B, Q, Rdc (直流電阻), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ) |
| 測量量程 | 100mΩ～100MΩ,10量程(所有參數根據Z定義) |
| 可顯示量程 | Z,Y,Rs,Rp,Rdc,X,G,B,Ls,Lp,Cs,Cp: ± (0.000000 [單位]* ～9.99999G [單位]) 只有 Z和Y顯示真有效值 θ: ± (0.000°～999.999°), D: ± (0.00000～9.99999) Q: ± (0.00～99999.9), Δ%: ± (0.0000%～999.999%) |
| 基本精度 | Z : ±0.05%rdg. θ: ±0.03° |
| 測量頻率 | 40Hz ～200kHz (設定解析度五位數) |
| 測量訊號等級 | V模式，CV模式: 5mV～5Vrms,1mVrms CC模式: 10μA～50mArms,10μArms |
| 輸出阻抗 | 100Ω |
| 顯示 | 單色LCD |
| 測量時間 | 2ms(1kHz,FAST,代表值) |
| 功能 | 比較器，分類測量(BIN功能)，面板讀取/保存、存儲功能 |
| 介面 | EXT I/O(處理器)，USB通信(高速)，LAN |
| 電源 | 100～240V AC，50/60Hz，最大50VA |
| 尺寸及重量 | 260 W×88H×203 Dmm, 2.1kg |
| 附件 | 電源線×1，使用說明書×1，快速指南×1，LCR應用程式CD×1 |
