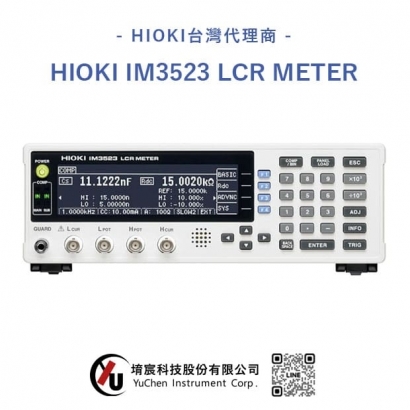

HIOKI IM3523 LCR meter
推薦頻率範圍從 40Hz ~ 200 KHz 的 IM3523 LCR meter，應用於生產線和自動化測試領域的理想選擇
簡單易於查看的單色LCD畫面，使用小鍵盤操作與設定
高清LCD顯示，功能按鍵、小鍵盤等清晰的使用者介面。
比較器等數值設定可以直接使用小鍵盤輸入簡單且快速。
** 本產品不標配測量探頭和測試夾具。請結合應用單獨選擇和購買合適的測量探頭和測試夾具。所有探頭均帶有一個1.5D-2V的同軸電纜。RS-232C介面連接：交互連接可使用交叉電纜。您可使用RS-232C電纜9637，不需要硬體控制器。 **
IM3523 LCR meter產品規格
基本參數
| 測量模式 | LCR，連續測試 |
|---|---|
| 測量參數 | Z，Y，θ，Rs(ESR)，Rp，DCR（DC電阻），X，G，B，Cs，Cp，Ls，Lp，D（tanδ），Q |
| 測量量程 | 100 mΩ～100 MΩ，10個量程（所有參數根據 Z 定義） |
| 可顯示量程 | Z,Y,Rs,Rp,Rdc,X,G,B,Ls,Lp,Cs,Cp: ± （0.000000 [單位]* ～9.99999G [單位]）（*為最高分辯率時的顯示位元數） 只有 Z和Y顯示真有效值 θ: ± （0.000°～999.999°），D: ± （0.00000～9.99999） Q: ± （0.00～99999.9，Δ%: ± （0.0000%～999.999%） |
| 基本精度 | Z : ±0.05%rdg. θ: ±0.03° |
| 測量頻率 | 40Hz ～200kHz （1mHz ～10Hz） |
| 測量信號電平 | 正常模式 V模式，CV模式: 5mV～5Vrms,1mVrms CC模式: 10μA～50mArms,10μArms |
| 輸出阻抗 | 正常模式：100Ω |
| 顯示 | 單色 LCD |
| 測量時間 | 2ms（1kHz,FAST,代表值） |
| 功能 | 比較器，分類測量（BIN功能)，面板讀取/保存、存儲功能 |
| 介面 | EXT I/O（處理器），USB通信（高速） 選件：RS-232C,GP-IB,LAN任選一 |
| 電源 | 100～240V AC，50/60Hz，最大 50VA |
| 尺寸及重量 | 260mm W × 88mm H × 203mm D，2.4kg |
| 附件 | 電源線×1，使用說明書×1，CD-R（包括PC指令和樣本軟體）×1 |
