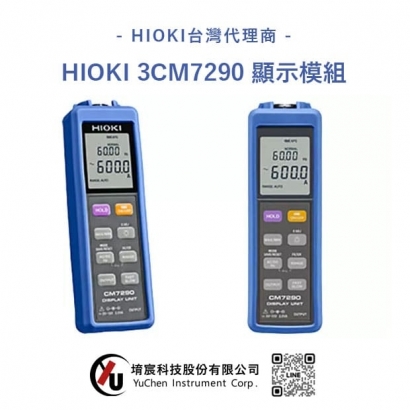

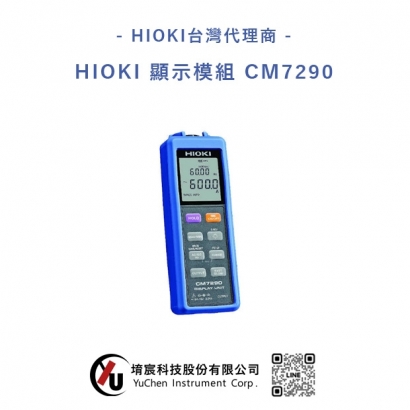

HIOKI CM7290 顯示模組
CM7290是電流感測器用帶顯示的電源，可為CT7600s、CT7700s供給電源、輸出信號
使用AC / DC電流感測器進行電流測量：基本測量設置
交流·直流電流感測器與顯示單元 CM7290 連接，再用電纜將CM7290連接到數據採集儀或存儲記錄儀上，可對從直流到交流5kHz・10kHz頻帶範圍內的電流波形
・直接波形輸出（WAVE波形輸出）
・輸出轉換為有效值的類比信號（RMS有效值輸出）
・檢測電流波形的峰值並進行模擬輸出（PEAK峰值輸出）
・檢測電流波形的頻率並進行類比輸出（FREQ峰值輸出）
使用AC / DC電流感測器進行電流測量：電流感測器
可使用額定100A到2000A的交流·直流電流感測器。感測器有頻帶從直流到交流5kHz的“AC/DC自動調零電流感測器”，和從直流到交流10kHz的“AC/DC電流感測器”2種類型。
使用AC / DC電流感測器進行電流測量：自動調零電流感測器的功能
在直流電流測量中，如果是以往的直流電流感測器，由於溫度變化會產生零位偏移，因此長期記錄時需要定期進行調零。這是由於檢測部分的霍爾元件的影響。而新型的自動調零電流感測器則配備了新研發的可解決此問題的“透過開關消除偏移的回路”。
由此，零位偏移變得非常小，即使不定期進行調零也能夠長時間的記錄直流電流。
使用AC / DC電流感測器進行電流測量：WAVE波形輸出功能
將交流·直流電流感測器夾著的電線流過的電流波形透過顯示單元CM7290按比例轉換為電壓訊號，然後放到數位示波器或存儲記錄儀裡，使得測量馬達啟動電流波形等瞬間性的交流·直流電流波形變為可能。
另外，WAVE波形輸出功能搭配數據採集儀，可用於長期觀測太陽能發電系統的太陽能面板的直流電流。
在長期觀測直流電流這個用途上，最適合用自動調零的電流感測器。
使用AC / DC電流感測器進行電流測量：RMS有效值輸出
將交流·直流電流感測器夾著的電線流過的電流波形透過顯示單元CM7290按比例轉換為電壓訊號並進行電壓輸出。（FAST: 45Hz以上 NORMAL: 10Hz以上 SLOW: 3Hz以上）
適用於測量變動急劇的熔接機電源端的交流電流，或是將頻率變化的逆變器工作機械主軸馬達的電流波形轉換為有效值進行長時間測量的用途。
使用AC / DC直流電流感測器測量電流：PEAK峰值輸出
將交流·直流電流感測器夾著的電線流過的電流波形的峰值，透過顯示單元CM7290以2kS/s(=500μs)檢測峰值並用絕對值進行電壓輸出。
輸出更新時間為FAST: 0.02秒 NORMAL: 0.2秒 SLOW: 1秒。
適用於連續記錄變動急劇的電源線路或負載等的最大電流值。
使用AC / DC直流電流感測器測量電流：FREQ頻率輸出
CM7290按所設區間進行計算並輸出電壓。
輸出更新時間為FAST: 0.2秒 NORMAL: 0.2秒 SLOW: 3秒 。
可用於壓縮機或馬達的頻率變動檢查·測試。
CM7290 顯示模組產品規格
基本參數（精度保證期3年，調整後精度保證期3年）
| 組合感測器 | CT7642，7742 | CT7636，7736 | CT7631，7731 |
|---|---|---|---|
| 測量項目 | 直流（DC），交流（AC），直流+交流（DC+AC），頻率（Hz） | ||
| 波峰因數 | AC, DC+AC: 5000計數時為3以下, 6000計數時為2.5以下 | ||
| 輸出方式 | WAVE, RMS, PEAK, Hz | ||
| 輸入連接器 | HIOKI PL14 | ||
| 輸出更新時間 | PEAK--- FAST: 0.02 s / NORMAL: 0.2 s / SLOW: 1 s FREQ--- FAST: FAST: 0.2 s / NORMAL: 0.2 s / SLOW: 3.0 s (WAVE, RMS為模擬輸出) |
||
| PEAK檢測時間寬度 | 2 ms以上 (PEAK MAX / PEAK MIN及PEAK輸出時) | ||
| 其他功能 | 自動量程、啟動時調零、分析顯示、濾波器、輸出增幅、顯示值保持、背光燈、自動省電、設置保存、按鍵鎖定 | ||
| 代表組合精度 （DC輸出WAVE） |
±2.0% rdg. ±10.8 mV (600.0 A量程) ±2.0% rdg. ±1.8 mV (2000 A量程) |
±2.5% rdg. ±30.8 mV |
±1.5% rdg. ±5.8 mV (60.00 A量程) ±1.5% rdg. ±1.3 mV (100.0 A量程) |
| 代表組合精度 （AC輸出RMS） |
±2.3% rdg. ±10.8 mV (600.0 A量程) ±2.8% rdg. ±1.8 mV (2000 A量程) |
±2.8% rdg. ±30.8 mV (60.00 A量程) ±2.8% rdg. ±3.8 mV (600.0 A量程) |
±1.8% rdg. ±5.8 mV (60.00 A量程) ±1.8% rdg. ±1.3 mV (100.0 A量程) |
| 電源 | 3號鹼性電池 (LR6) ×2, 連續使用時間: 16 h (背光燈OFF且輸出WAVE或RMS時, 使用CT7600s時), 額定功率2.5 VA 或AC適配器9445-02 (AC 100~240V), 或外部電源 DC 5~15 V, 額定功率2.5 VA |
||
| 體積·重量 | 52W × 163H × 37D mm, 220 g | ||
| 附件 | 3號鹼性電池 (LR6) ×2, 保護殼 (安裝於主機) ×1, 使用說明書 ×1 | ||
