產品特色

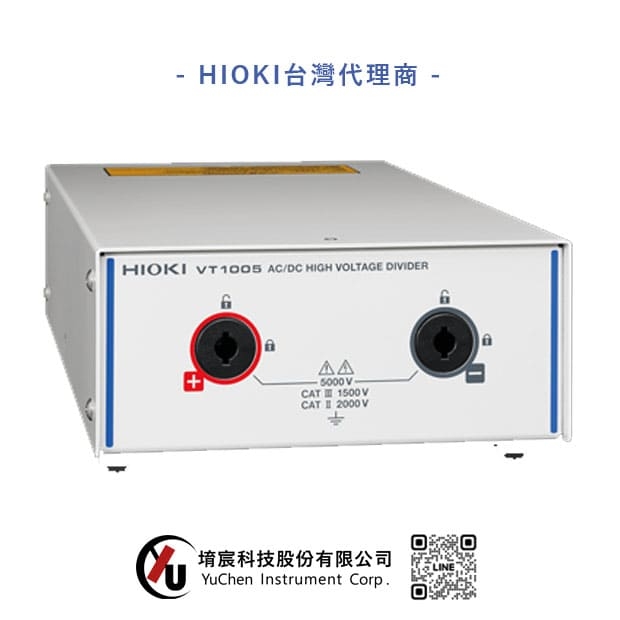

推薦HIOKI VT1005 AC/DC高壓分壓器，1000 V 以上的功率效率測量。
HIOKI VT1005 AC/DC高壓分壓器介紹影片
安全且準確地測量到最高5000V的電壓。
HIOKI VT1005 AC/DC高壓分壓器介紹影片
高壓差動探棒和VT1005的不同。
將高電壓以1000:1分壓後輸出
- 最高輸入至 5000 V, 2000 V CAT II, 1500 V CAT III
一般的功率分析儀主機中，無法直接測量1000 V (AC) 以上的電壓。使用VT1005的話，可以透過功率分析儀準確測量到最高5000 V的大功率。
可以100 μA的解析度分析低功耗裝置的微小電流。可以高解析度・長時間記錄裝置的消耗電流波形。
基波到開關頻率成分皆能準確測量
- 測量精度± 0.08% (DC), ± 0.04% (50/60 Hz), ± 0.17% (50 kHz)
- 頻率平坦性 ± 0.1% 振幅帶寬 200 kHz Typical
- 頻率平坦性 ± 0.1° 相位帶寬 500 kHz Typical (*1)
- 測量帶寬 DC ～ 4 MHz (-3 dB)
（*1: 根據功率分析儀實施相位補償後）
VT1005可以在廣範圍中，以優秀的精度測量電壓。不僅現在主流的開關頻率 (10 kHz 以下)，SiC 功率半導體所使用的變頻器之開關頻率 (10 kHz～50 kHz) 也能以高精度測量。
為求準確測量效率的要點
變頻器輸出側的有效功率不僅基波成分，還包含了開關頻率成分。為了進行高精度測量，必須要能夠連同開關頻率成分都準確測量。
「一般高電壓差動探棒」和「VT1005」的不同
高電壓差動探棒雖為寬頻帶，其頻帶內仍可能會發生數％的測量誤差。VT1005除了擁有高精度，在頻帶內也有優秀的頻率平坦性，可實現前所未有的0.1%單位的效率改善。
優秀的抗干擾性，以準確且高重現性測量變頻器效率
-抗干擾性能 CMRR 80 dB Typical (100 kHz)，差動輸入方式
VT1005不易受共模或高頻的干擾，在干擾環境下也能實現準確且重現性高的穩定測量。由於如變頻器的轉換器可為干擾源，效率評估中抗干擾性也十分重要。
測量變頻器的２次側，並比較抗干擾性能
SiC功率半導體對於電壓的上升沿/下降沿能快速響應，輸出波形含有許多高頻率成分。其他公司的分壓器，有較容易受頻帶外的高頻干擾影響的情形。如果使用這種分壓器，可能會因為觀測到實際上並未發生的振鈴而使得測量誤差變大，根據設備設置不同，也可能影響測量結果導致不穩定。
VT1005 AC/DC高壓分壓器產品規格
基本參數 (精度保證期間 1年)
| 最大額定電壓 | 5000 Vrms，±7100 Vpeak (頻率降額定範圍內) |
|---|---|
| 最大額定電壓 （對地間） |
無測量等級※：AC/DC 5000 V，±7100 V peak，預設暫態過電壓 0 V 測量等級Ⅱ: AC/DC 2000 V，預設暫態過電壓 12000 V 測量等級Ⅲ: AC/DC 1500 V，預設暫態過電壓 10000 V ※無測量等級 適用於測量未直接連接主電源的電路。 例： 從固定設備的插座經由變壓器等的二次側設備之測量 |
| 分壓比 | 1000：1 |
| 最大輸出電壓 | 約±12 V |
| 測量精度 | ±0.08％(DC)，±0.04％(50/60 Hz)，±0.17% (50 kHz) |
| 頻率平坦性 | ±0.1% 振幅帶寬 200 kHz （Typical） ±0.1° 相位帶寬 500 kHz （Typical，相位補償後） |
| 測量帶寬 | DC 〜4 MHz (～1 MHz振幅精度，規定相位精度) |
| 共模抑制比 （CMRR） |
50 Hz/60 Hz：90 dB（Typical） 100 kHz：80 dB (Typical） |
| 測量方式 | 差動輸入 |
| 使用溫溼度範圍 | -10°C～50°C，80% RH以下（無結露） |
| 保存溫溼度範圍 | -20°C ～ 60°C，80% RH以下（無結露） |
| 符合標準 | 安全性：EN 61010，EMC：EN 61326 Class A |
| 電源 | AC 100 V～240 V (50 Hz/60 Hz) |
| 體積及重量 | 約 195 mm (W) x 83 mm (H) x 346 mm (D) 約 2.2 kg |
| 附件 | 電壓線 L1050-01 (1.6 m) 連接線 L9217 (絕緣BNC，1.6 m) 轉換適配器 9704 (母頭：絕緣BNC / 公頭：香蕉) 電源線 |
