產品特色
推薦HIOKI PW3390功率計/電力計，是一款可測量馬達、變頻器功率轉換效率的功率分析儀。
測試汽車燃油經濟性 (油耗)
車輛的油耗性能評估試驗效果影片介紹
該產品具備按照《全球輕型車測試規範》(WLTP)油耗試驗進行油耗測量時所需要的功率測量性能以及便於試驗實施的功能。請查看試驗影片。與Hioki高精度電流鉗傳感器配合使用，即使在引擎箱溫度較高的情況下也可以實現高精度測量。
新燃油效率標準 WLTP 的性能評估試驗
進行符合WLTP國際標準的燃油經濟性測量時，需要對系統中每個電池的充電/放電進行電流累積和功率累積的精確測量。高精度鉗形電流感測器和 PW3390 卓越的 DC精度，以及間隔 50ms 的電流累積和功率累積功能有效的進行車輛的燃油效率性能的評估。
不同極性的電流和功率累積功能
DC的累積測量是以每500kS/s的採樣率分極性進行充電功率和放電功率的累積，並分別測量累積時的正方向電能、負方向電能、和正負方向電能之和。即便是電池快速反覆進行充放電時，也能準確的測量充電量和放電量的情況。
透過外部控制和周圍設備連動
可使用外部控制終端開始/停止累積並擷取畫面截圖。這使得在測量實際汽車的性能時，可以輕鬆地透過控制台開關控制操作，並鏈接到其他設備。

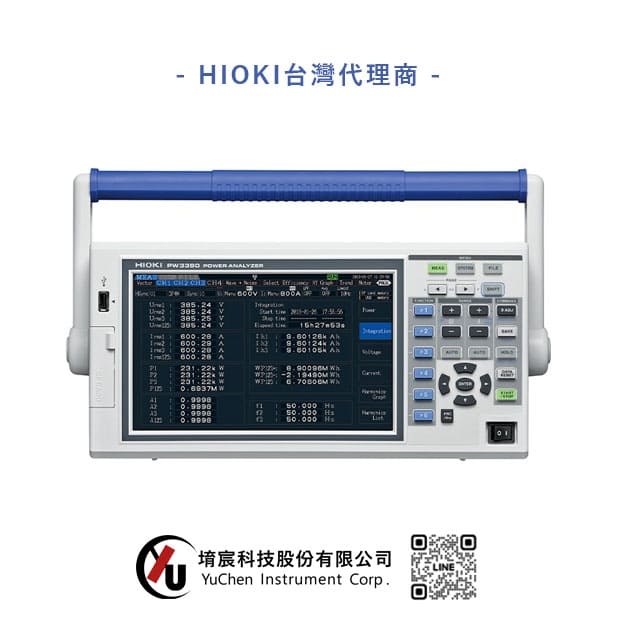

兼顧高精度和便攜性的功率分析儀（電力分析儀）PW3390
功率分析儀（電力分析儀）PW3390的讀取誤差是±0.04％，滿量程誤差是±0.05％，實現了頂級的功率精度。200kHz的測量頻寬和到高頻的平穩的振幅·相位特性，和電流感測器的相位補償功能一同使用，還能準確測量高頻且低功率因數的功率。非常適用於功率轉換效率的評估或EV/HEV變頻器電機分析、諧波分析。
PW3390功率計/電力計產品規格
基本參數（精度保證時間6個月，1年精度為6個月精度×1.25，調整後精度保證時間6個月）
| 測量線路 | 單相2線, 單相3線, 三相3線, 三相4線, 電壓4ch, 電流4ch, 通道之間絕緣 |
|---|---|
| 基本測量專案 | 頻率、電壓有效值、電壓平均值整流有效值換算值、電壓交流成分、電壓單純平均值、電壓基波成分、電壓波峰+、電壓波峰-、電壓總諧波畸變率、電壓紋波率、電壓不平衡率、電流有效值、電流平均值整流有效值換算值、電流交流成分、電流單純平均值、電流基波成分、電流波峰+、電流波峰-、電流總諧波畸變率、電流紋波率、電流不平衡率、有功功率、視在功率、無功功率、功率因數、電壓相位角、電流相位角、功率相位角、正方向電流量、負方向電流量、正負方向電流量總和、正方向電能、負方向電能、正負方向電能和、效率、損耗 電流累積、有功功率累積 |
| PW3390-03：馬達扭矩、轉數、馬達功率、轉差率 | |
| 諧波測量 | 測量通道數：4ch，同步頻率範圍：0.5 Hz〜5 kHz 分析次數：最大100次 |
| 干擾測量 | 運算通道數：1ch（從CH1〜CH4中選擇） 最大分析頻率：200 k/ 50 k/ 20 k/ 10 k/ 5 k/ 2 kHz |
| 馬達分析 （PW3390-03） |
輸入通道數：3ch（CH A, CH B, CH Z） 測量項目：電壓、扭矩、轉數、頻率、轉差率、馬達功率 |
| 測量量程 | 電壓: 15〜1500 V, 7檔量程 電流: 0.1 A〜20 kA (根據所用感測器，量程結構會有變化) 功率 : 1.5000 W〜90.00 MW (根據電壓量程/電流量程/測量線路組合來自動決定) 頻率 : 0.5 Hz〜5 kHz |
| 基波精度 （45Hz~66Hz） |
電壓 : ±0.04% rdg. ±0.05% f.s. 電流 : ±0.04% rdg. ±0.05% f.s. 功率 : ±0.04% rdg. ±0.05% f.s. |
| 同步頻率範圍 | 0.5 Hz〜5 kHz |
| 頻帶 | DC, 0.5 Hz〜200 kHz |
| 資料更新率 | 50 ms (諧波測量/頻率測量 : 45Hz以下時根據頻率而定) |
| 顯示更新率 | 200 ms (獨立于內部資料更新率，波形、FFT根據畫面而定) |
| 自動保存功能 | 按各個間隔保存至CF卡( 不能使用U 盤) : OFF, 50 ms〜60 min, 15檔切換 |
| 介面 | USB (通訊/存儲), LAN, CF卡, RS-232C, 同步控制, 外部控制 |
| 電源 | AC 100〜240 V, 50/60 Hz, 140 VA |
| 體積及重量 | 340 W × 170 H × 156 D mm, 4.6 kg |
| 附件 | 使用說明書×1, 測量指南×1, 電源線×1 , USB電纜 (0.9m) ×1, 輸入線標籤×2, D-sub用連接器 ×1 (PW3390-02, PW3390-03) |
※PW3390主機無法單獨測量。請根據測量目的另外購買選件中的電壓線、電流感測器。
※馬達分析以及D/A輸出在之後是無法追加的，請注意。
- 具體型號
PW3390-01
PW3390-02（D/A輸出）
PW3390-03（D/A輸出、馬達分析）
