產品特色

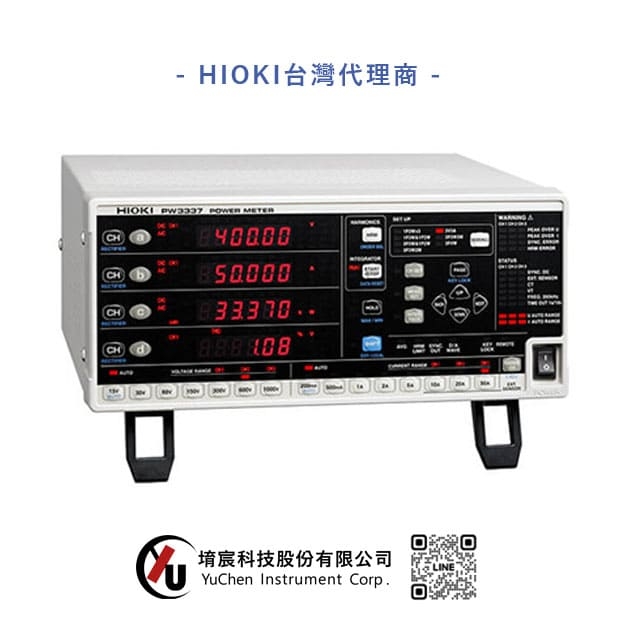

推薦HIOKI PW3336功率計/電力計，支援2ch輸入，DC、可測單相2線~三相3線，可用於馬達、變頻器、功率調節器、電源等的開發和生產
以直接輸入的方式準確測量最大AC/DC 1000V/65A的儀器
與伺服器的電力評價基準測試 SPECpower®兼容
※SPECpower®是 Standard Performance Evaluation Corporation 的註冊商標
功率計 PW3336,PW3337 是用於高精度測量三相機器電力之測試儀器。
PW3336 可對應 DC、單相 2 線到三相 3 線的測量，PW3337 則支援到三相 4 線的測量。
除電壓．電流．電力．功率因數之外，還配有諧波測量等豐富的測量項目，最適合用於馬達、變流器、變壓器、空調、功率調節器、電源等的開發、生產。
基本精度 0.15%、測量頻率 DC、0.1Hz～100kHz 、可以直接輸入方式測量最大 AC/DC 1000V/65A。
使用電流感測器輸入端口的話，可藉由連接選件的電流感測器，進行最大 AC 5000A 的測量。
PW3336 基本精度
| 測量線路 | 單相2線、單相3線、三相3線(每個接線均可設置電壓/電流量程) |
|---|---|
| 測量項目 | 電壓、電流、有功功率、視在功率、無功功率、功率因數、相位角、頻率、效率、電流累積、有功功率累積、累積時間、電壓波形峰值、電流波形峰值、電壓波峰因數、電流波峰因數、時間平均電流、時間平均有效功率、電壓紋波率、電流紋波率 |
| 諧波相關專案 | 同步頻率範圍：10Hz～640Hz，分析次數：最多50次 諧波電壓有效值，諧波電流有效值，諧波有功功率，總諧波電壓畸變率，總諧波電流畸變率，基波電壓，基波電流，基波有功功率，基波視在功率，基波無功功率，基波功率因數(位移功率因數)，基波電壓電流相位差，通道間電壓基波相位差，通道間電流基波相位差，諧波電壓含有率，諧波電流含有率，諧波有功功率含有率 (僅限通過專用軟體獲取資料：諧波電壓相位角，諧波電流相位角、諧波電壓電流相位差) |
| 測量範圍(*1) | [電壓] AC/DC 0.15 V～1000 V [電流] 直接輸入: AC/DC 2 mA～65 A AC/DC電流感測器使用示例: AC/DC 4 A～2000 A (CT6877A、代表精度 ±0.348%) AC感測器使用示例: AC 10 A～5000 A (CT9667-01、代表精度 ±2.6%) *1: 使用電流感測器時，最小最大電流值和精度遵從電流感測器的參數 |
| 累積測量 (累積：10000小時以下) |
[電流] 6位元顯示 (0.00000 mAh～，極性分類和綜合值) [有功功率] 6位元顯示 (0.00000 mWh～, 極性分類和綜合值) |
| 輸入電阻 (50/60 Hz) | 電壓：2 MΩ，電流：1 mΩ以下 (直接輸入) |
| 基本精度 (有功功率) |
±0.1% rdg. ±0.1% f.s. (DC) ±0.1% rdg. ±0.05% f.s. (45 Hz ~ 66 Hz, 輸入< 50% f.s.時) ±0.15% rdg. (45 Hz ~ 66 Hz, 50% f.s. ≤ 輸入時) |
| 顯示更新率 | 約5次/s～20s (根據平均次數的設置而變化) |
| 頻率特性 | DC，0.1Hz～100kHz |
| D/A輸出 僅限-02/-03 |
16ch (從下面選擇輸出項目)，電平輸出DC ±2 V，波形輸出1 V f.s. 電平輸出/波形輸出(電壓/電流/有功功率)，電平輸出(視在功率/無功功率/功率因數等)，高速有功功率電平輸出 |
| 功能 | [整流方式切換] AC+DC, AC+DC Umn, AC, DC, FND 自動量程，平均值，VT·CT設置，同步控制，MAX/MIN等 |
| 介面 | 標配RS-232C/LAN，支持GP-IB(僅限-01、-03) |
| 電源 | AC 100 V～240 V, 50/60 Hz, 40 VA |
| 體積及重量 | 305W × 132H × 256D mm, 5.2 kg |
| 附件 | 使用說明書×1，測量指南×1，電源線×1 |
